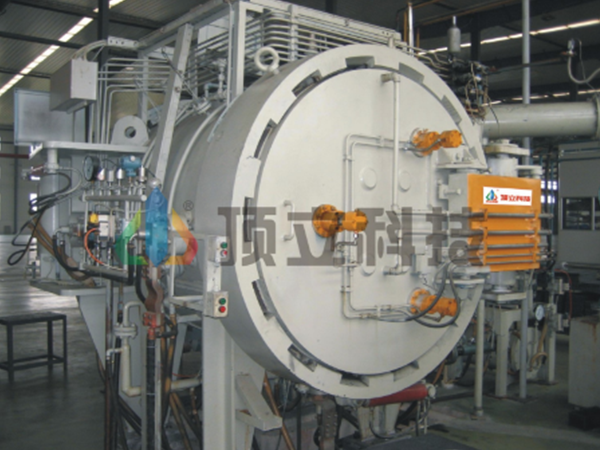

Der Ofen für die Anwendung von Hoch Antioxidans Beschichtungs

Termin


Ein Ofen für Beschichtungen Anwendung, bestehend aus Antioxidationsmittel und Verdampfungsabscheidungskammern. Basismaterial (Graphit oder Kohlenstoff / Kohlenstoff) in der Abscheidungskammer angeordnet ist, und eine vorgeVerdampFungsKammer angeordnet NaCl, ZrCl4, usw. Vorgewärmt und verdampft hoher Temperatur tritt durch die Leitung Verbindung Abscheidungskammer, auf die Grundmaterialien aufgebracht wird, werden Antioxidans Beschichtung erhalten.

Technische Merkmale


1. Ofen für die Vakuumbeschichtung hat obere und untere Kammern, in denen die Abscheidungstemperatur separat gesteuert wird, und die Verdampfungstemperatur.
2.Kontroliruet Geschwindigkeit und die Beschichtung durch die Temperatur in der Verdampfungskammer zu steuern. Oder in der pre-Fütterungsanlage Verdampfungskammer hinzugefügt, um die Geschwindigkeit und die Zeit der Ablagerung zu steuern.
3. Verwenden Sie spezielle Technologie der Hochtemperatur-Bindung nach vorheriger Verdampfung. Es kondensiert nicht in das Rohr und Verstopfung.
4. Der Ofen ist mit einer Beschichtung Antioxidans Beschichtungen spezielle abgedichtete Muffelofen ausgestattet ist, Kontamination von Nebenprodukten für die Heizelemente zu minimieren und Isoliermaterialien
5.Osnaschena spezielle Installation von Verzweigungs Entfernung von Gasen in den Ofen. Umweltsicherheit von Gasverarbeitung.

Persönliche Accessoires


1.Dveri Ofen: Türscharniere / Rahmen auf Rädern, manuelle Verriegelung / Automatik-Ring-Dichtung.
2.Korpus Ofen: Voll-Carbon Stahl / Edelstahl Innen / Volledelstahl
3.Kamera Ofen für die Vakuumbeschichtung: weicher Kohlenstoff-Filz / Graphit fühlte sich weich / hart Verbund Filz / den CFC
4.Nagrevatel, Muffel: HIP-gepresstem Graphit / Graphit extrudiert hohe Reinheit, hohe Festigkeit und eine hohe Dichte / kleiner Größe Graphit / Kohlenstoff-Kohlenstoff-Verbundwerkstoffe
5.Vakuumny Pumpe und Vakuum: Importierte / chinesische Marke
6.PLC: OMRON / SIEMENS
Temperatur 7.Kontroller: Shimaden / EUROTHERM
8.Termopara: C Typ / S Typ / K Typ / N-Typ
9.Registrator Ofen für die Anwendung Antioxidans Beschichtungen: papierlos / Papier; Import / chinesische Marke
10.Pirometr: zwei Farbe / Schwarzweiß, CHINO / Raytek
11.HMI (Schnittstelle): Analog-Display / Touchscreen / Industrie-PC
12.Elektricheskie Elemente: CHINT / SCHNEIDER / SIEMENS
13.Telezhka: Walzenlader / Gabelstapler

Modellparameter für den Ofen und der Vakuumbeschichtung



Modelle und Optionen	AOC-0304	AOC-0406	AOC-0810	AOC-1012
Abscheidungskammer Größe D × H (mm)	Φ300 × 400	Φ400 × 600	Φ800 × 1000	Φ1000 × 1200
Max. die Temperatur in der Abscheidungskammer (℃)	1800	1800	1800	1800
Max. die Temperatur in der Verdampfungskammer (℃)	1000	1000	1000	1000
Temperaturabweichung (℃)	± 3	± 5	± 7.5	± 7.5
Heizleistung in einer Abscheidungskammer (KW)	60	100	250	450
Das ultimative Vakuum in einem kalten Ofen (Pa)	10 Pa / 5 × 10-3Pa	10 Pa / 5 × 10-3Pa	10 Pa / 5 × 10-3Pa	10 Pa / 5 × 10-3Pa
Die Steigerungsrate des Drucks (Pa / h)	0,5	0,5	0,5	0,5
Die oben genannten technischen Daten sind entsprechend ändern, um den technologischen Anforderungen des Kunden, sind sie nicht die Standards für den Empfang, detaillierte Spezifikationen werden in den technischen Vorschlag oder Vertrag bestätigt werden.
