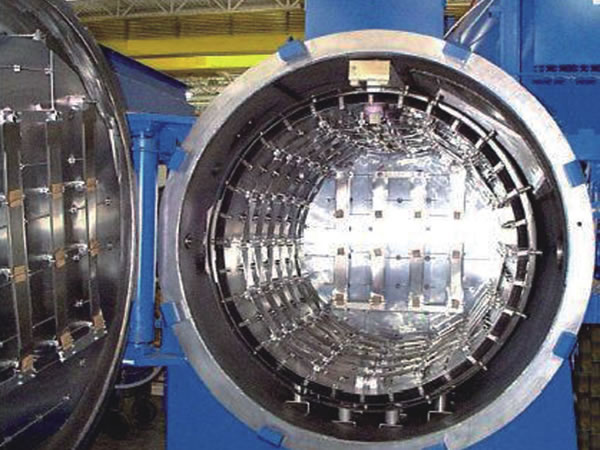

Горизонтальная высоковакуумная печь для пайки

Назначение

Горизонтальная вакуумная печь для пайки предназначена для вакуумной пайки изделий из цветных металлов, нержавеющей стали, титановых сплавов, высокотемпературных сплавов, твёрдых сплавов и др.

Технические особенности

1. Высоковакуумная печь для пайки является горизонтальной, двухкамерной с горизонтальной загрузкой
2.Модульная оптимизированная конструкция камеры печи, с хорошей равномерностью температуры.
3.На входе в вакуумную систему горизонтальной вакуумной печи для пайки установлены конденсатор и фильтр-ловушка, защищающие блок вакуумных насосов от загрязнения паром от испарения сварочных флюсов
4.Уникальная технология защиты датчиков вакуума обеспечивает их длительный срок службы
5.Уникальная технология задней термоизоляции, с большой радиационной зоной и хорошей изоляцией.
6.ACME имеет уникальную сварную лабораторию, которая обеспечивает производство деталей из сложных сплавов.

Опции комплектующих

1.Открытие двери высоковакуумной печи для пайки: вертикальный подьём/вращающийся подьём
2.Камера печи: нагреватели из никельхромовых сплавов и отражательные экраны из нержавеющей стали для термоизоляции/ нагреватели из молибдена и металлические отражательные экраны для термоизоляции
3.Вакуумный насос и вакуумметр:импортная/китайская качественная марка
4.PLC: Siemens/Omron/Mitsubishi
5.Контроллер температуры горизонтальной вакуумной печи для пайки: Shimaden/Eurotherm/Honeywell
6.Термопара:K тип/N тип/ S тип
7.Регистратор:безбумажный/бумажный
8.HMI (интерфейс): аналоговый экран /сенсорный экран /промышленный компьютер
9.Электрические элементы:китайская высококачественная марка/Schneider/Siemens

Модели и параметры высоковакуумной печи для пайки

Параметры/модель	HHVB-335S	HHVB-446S	HHVB-557S	HHVB-669S	HHVB-7711S	HHVB-8812S	HHVB-9915S
Зона нагревания ш×в×д (мм)	300 × 300 × 500	400 × 400 × 600	500 × 500 × 700	600 × 600 × 900	700 × 700 × 1100	800 × 800 × 1200	900 × 900 × 1500
Загрузка (кг)	250	250	400	600	1000	1200	1500
Heating power (kW)	75	75	90	150	270	360	480
Макс температура (°C)	1350/1700/ 2300	1350/1700/ 2300	1350/1700/ 2300	1350/1700/ 2300	1350/1700/ 2300	1350/1700/ 2300	1350/1700/ 2300
Равномерность температуры (°C)	±5	±5	±5	±5	±5	±5	±5
Уровень вакуума (Па)	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4
Рост давления (Пa/ч)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Давление охлаждающего газа (Бар)	2/6/10	2/6/10	2/6/10	2/6/10	2/6/10	2/6/10	2/6/10
