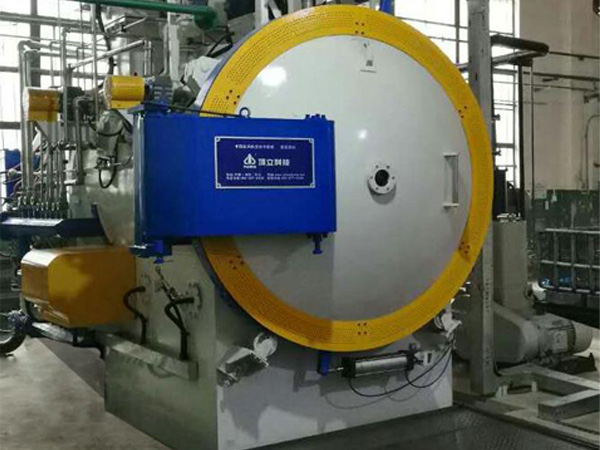

Горизонтальная двухкамерная вакуумная печь под высоким давлением для газовой закалки

Назначение

Двухкамерная вакуумная печь для газовой закалки предназначена для газовой закалки изделий из инструментальной стали, штампованной стали, быстрорежущей стали, сверхпрочной стали и так далее. Отдельная камера нагрева и отдельная камера закалки, с низкой затратой электроэнергии и хорошей эффективностью охлаждения.

Технические особенности горизонтальной двухкамерной вакуумной печи

1. Печь является горизонтальной, двухкамерной, с горизонтальной загрузкой садки, варианты открытия двери печи по желанию заказчика.
2. Отдельная газовая закалочная камера, с быстрой скоростью теплообмена.
3.Внутренняя тележка садки перемещается при помощи устройства наложенного типа растяжением??, стабильно, надежно и время перемещения короткое.
4.В зависимости от требований к обработке деталей, вентилятор с осевым потоком большой мощности, или центробежный вентилятор высокой мощности.

Опции комплектующих

1.Термопара:K тип/N тип/S тип
2.Регистратор двухкамерной вакуумной печи для газовой закалки:безбумажный/бумажный
3.HMI (интерфейс): аналоговый экран /сенсорный экран /промышленный компьютер
4.Электрические элементы:китайская качественная марка/Schneider/Siemens
5. Открытие двери печи: вертикальный подьём/вращающийся подьём
6. Тип газовой закалки: охлаждающий поток газа идёт вертикально /охлаждающий поток газа идёт слева и справа
7.Камера горизонтальной двухкамерной вакуумной печи: из графитовых нагревателей и отражательных экранов графитового композитного войлока для термоизоляции/молибденовые нагреватели и металлические отражательные экраны для термоизоляции
8.Вакуумный насос и вакуумметр:импортная/китайская качественная марка
9. Вакуум:высокий уровень вакуума/средний уровень вакуума
10.PLC: Siemens/Omron/Mitsubishi
11.Контроллер температуры:Shimaden/Eurotherm/Honeywell

Модели и параметры двухкамерной вакуумной печи для газовой закалки

Параметры/модель	HVGQ-446D	HVGQ-557D	HVGQ-669D	HVGQ-7711D	HVGQ-8810D	HVGQ-8812D	HVGQ-9915D
Эффективная зона нагревания ш×в×д (мм)	400 × 400 × 600	500 ×500 × 700	600 × 600 × 900	700 × 700 × 1100	800 × 800 × 1000	800 × 800 × 1200	900 × 900 × 1500
Загрузка (кг)	250	400	600	1000	1100	1200	1500
Мощность нагревания (кВт)	75	90	150	270	360	390	480
Макс температура (°C)	1150	1150	1150	1150	1150	1150	1150
	1350	1350	1350	1350	1350	1350	1350
Равномерность температуры (°C)	±5	±5	±5	±5	±5	±5	±5
Уровень вакуума (Пa)	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1
	1 × 10-3/5 × 10-4	1 × 10-3/5 × 10-4	1 × 10-3/5 × 10-4	1 × 10-3/5 × 10-4	1 × 10-3/5 × 10-4	1 × 10-3/5 × 10-4	1 × 10-3/5 × 10-4
Рост давления (Па/ч)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Время передачи (сек)	≤15	≤20	≤25	≤30	≤30	≤30	≤35
Давление газа отжига (бар)	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60
Газ охлаждения (99.995%)	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He
