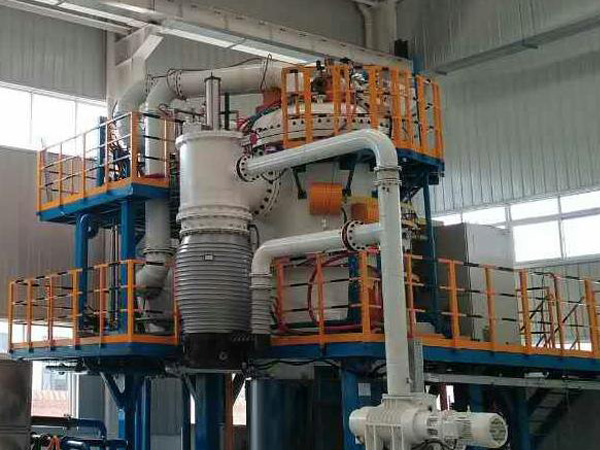

Вертикальная двухкамерная вакуумная печь для закалки изделий в масле с охлаждением газом

Назначение

Вертикальная двухкамерная вакуумная печь предназначена для закалки в масле изделий из легированной конструкционной стали, быстрорежущей стали, сверхпрочной стали, M300 стали, в особенности, для закалки под вакуумом стержней, панелей, длинных валов, шасси самолета и аналогичных деталей легко деформирующих в термообработке.Отличное эффективное охлаждение позволяет свести к минимуму подводки длинныхс деталей, повышению качественных свойств структуры.

Технические особенности вертикальной вакуумной печи для проведения закалки

1.Вертикальная двухкамерная конструкция, заказчик может выбрать вертикальную подвижную структуру и расположение в соответствии с их требованиями.
2.Модульная оптимизированная конструкция камеры печи, с хорошей равномерностью температуры.
3.Регулировка скорости садки в линейном движении в режиме "медленно-быстро-медленно”. Стабильно, надежно и короткое время перемещения.
4.Продувание защитного газа в процессе закалки в среде масла для минимизации испарения паров масла и ускорения охлаждения
5. Вертикальная двухкамерная вакуумная печь оснащена большой ёмкостью бака для масла, горячее масло охлаждается внешним циркуляционным насосом и теплообменником для лучшего охлаждения.
6.Два типа охлаждения масла: лопастное перемешивание и распыление форсунками, используются для различных размеров деталей. Минимально ведёт длинные детали
7.Подходит для масляной закалки длинных прутьев для самолетов из материала М300 с высокой производительностью и высоким уровнем автоматизации.

Опции комплектующих

1.Вертикальная двухкамерная конструкция:интегральный тип /подвижная камера нагрева /подвижный бак для масла.
2.Тип перемешивания масла:лопастное перемешивание/форсунки/лопастное перемешивание и форсунки
3.Камера вертикальной вакуумной печи для проведения закалки:Из графитовых нагревателей и отражательных экранов графитового композитного войлока для термоизоляции
4.Из нагревателей никельхромовых сплавов и отражательных экранов нержавеющей стали для термоизоляции
5.Из молибденовых нагревателей и отражательных металлических экранов для термоизоляции
6. Вакуумный насос и вакуумметр:импортная/китайская качественная марка
7. Вакуум:высокий уровень вакуума/средний уровень вакуума
8. PLC: Siemens/Omron/Mitsubishi
9. Контроллер температуры вертикальной двухкамерной вакуумной печи:Shimaden/Eurotherm/Honeywell
10. Термопара:K тип/N тип/ K тип/S тип
11. Регистратор:безбумажный/бумажный
12. HMI (интерфейс): аналоговый экран/сенсорный экран /промышленный компьютер
13. Электрические элементы:китайская качественная марка/Schneider/Siemens

Модели и параметры вертикальной вакуумной печи для проведения закалки

Модели и параметры	VVOQ-0812D	VVOQ-1015D	VVOQ-1218D	VVOQ-1520D	VVOQ-1825D
Габариты рабочей зоны Д×H (mm)	Φ800×1200	Φ1000×1500	Φ1200×1800	Φ1500×2500	Φ1800×3000
Вес садки(kg)	600	1000	1200	2000	2500
Мощность нагрева(kW)	240	330	450	570	750
Макс. температура(℃)	1050	1050	1050	1050	1050
	1350	1350	1350	1350	1350
Равномерность температуры(℃)	±5	±5	±5	±5	±5
Вакуум(Pa)	4×10-1	4×10-1	4×10-1	4×10-1	4×10-1
	4×10-3/6×10-4	4×10-3/6×10-4	4×10-3/6×10-4	4×10-3/6×10-4	4×10-3/6×10-4
Скорость нарастания давления(Pa/h)	≤0.26 ≤0.65	≤0.26 ≤0.65	≤0.26 ≤0.65	≤0.26 ≤0.65	≤0.26 ≤0.65
Время перемещения садки(S)	≤20	≤36	≤45	≤60	≤72
Вместимость бака масла(L)	5000	98000	11000	180000	240000
Охлаждающий газ 99.995%	N2/Ar	N2/Ar	N2/Ar	N2/Ar	N2/Ar
Давление Охлаждающего газа(bar)	2	2	2	2	2
