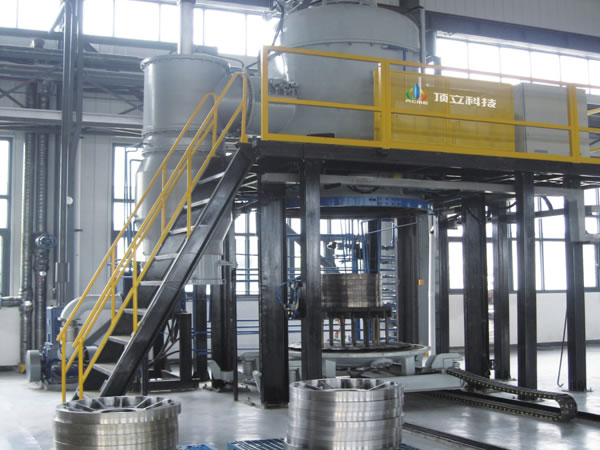

Вертикальная вакуумная печь для отжига с загрузкой снизу

Назначение

Вакуумная печь для отжига с загрузкой снизу предназначена для светлого отжига изделий из инструментальной стали, штампованной стали, быстрорежущей стали, сверхпрочной стали, магнитных материалов, нержавеющей стали, цветных металлических материалов и так далее. В особенности, для закалки под вакуумом стержней, панелей, длинных валов и аналогичных габаритных деталей, лекго деформирующих в термообработке.

Технические особенности вертикальной вакуумной печи для отжига с нижней загрузкой

1.Печь является вертикальной, однокамерной, с загрузкой снизу. Можно выбрать механизм перемешивания пода печи согласно требований заказчика.
2.Модульная оптимизированная камера печи, с хорошей однородностью температуры и однородностью охлаждения.
3. Механизм привода, подъема и съема для пода печи изготавливается в зависимости от ситуации на месте установки.
4.Механизм подъема и съема пода печи имеет автоматическую функцию минимизации погрешности, перемешается стабильно и без вибраций.
5.нагреваие при вакууме, Ar или H2.

Опции комплектующих вакуумной печи для отжига с загрузкой снизу

1.Тип загрузки снизу: подъемный под печи может перемещаться и блокироваться горизонтально.
2.Вертикальный подьём: винтовой подъем
3.Камера печи:из графитовых нагревателей и отражательных экранов графитового композитного войлока для термоизоляции/молибденовые нагреватели и металлические отражательные экраны для термоизоляции
4. Вакуумный насос и вакуумметр:импортная/китайская качественная марка
5. Вакуум:высокий уровень вакуума/средний уровень вакуума
6. PLC вертикальной вакуумной печи для отжига с нижней загрузкой: Siemens/Omron/Mitsubishi
7.Контроллер температуры:Shimaden/Eurotherm/Honeywell
8.Термопара:K тип/N тип/K тип/S тип
9. Регистратор:безбумажный/бумажный
10.HMI (интерфейс): аналоговый экран /сенсорный экран /промышленный компьютер
11. Электрические элементы: китайская качественная марка/Schneider/Siemens

Модели и параметры вакуумной печи для отжига с загрузкой снизу

Параметры/ модель	VVA-0608S	VVA-0808S	VVA-0810S	VVA-1012S	VVA-1215S	VVA-1515S		VVA-1520S
Горячая зона Φ×в (мм)	Φ600 × 800	Φ800 × 1000	Φ1000 × 1000	Φ1000 × 1200	Φ1200 × 1500		Φ1500 × 1500	Φ1500 × 2000
Загрузка (кг)	650	850	1000	1150	1300		1450	1800
Мощность нагревания (кВт)	120	180	270	330	390		420	540
Макс температура(°C)	1150/1350	1150/1350	1150/1350	1150/1350	1150/1350		1150/1350	1150/1350
	1700/2300	1700/2300	1700/2300	1700/2300	1700/2300		1700/2300	1700/2300
Равномерность температуры (°C)	±5	±5	±5	±5	±5		±5	±5
Уровень вакуум (Па)	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1		4 × 10-1	4 × 10-1
	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4		4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4
Рост давления (Па/ч)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26		≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65		≤0.65	≤0.65
Давление охлаждающего газа (бар)	2	2	2	2	2		2	2
