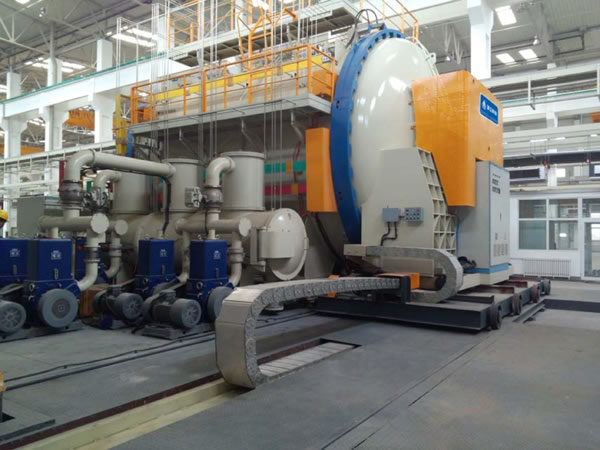

Горизонтальная вакуумная печь для карбонизации

Назначение

Горизонтальная вакуумная печь для карбонизации предназначена для карбонизации при высокой температуре углерод-углеродных композитных материалов, теплоизоляционных материалов, углеродных волокон и графитных пленок с высокой теплопроводностью.

Технические особенности трубчатых вакуумных печей карбонизации

1. Использует несколько отдельных зон контроля температуры, с хорошей однородностью температуры.
2. С возможностью опции внешней циркуляционной системы быстрого охлаждения, сокращая время каждого цикла.
3. С возможностью карбонизации при повышенном или пониженном давлении.
4. Горизонтальная вакуумная печь для карбонизации имеет функцию удаления смол, золы, пыли, твердых частиц и отходящих газов, выделяющихся в процессе карбонизации.

Опции комплектующих

1.Двери печи: ручное запирание/автоматический кольцевой затвор.
2. Корпус печи:полностью углеродистая сталь/внутренняя нержавеющая сталь/полностью нержавеющая сталь
3. Камера трубчатых вакуумных печей карбонизации:мягкий углеродный войлок/мягкий графитовый войлок/жесткий композитный войлок /CFC
4. Нагреватель, муфель:HIP-прессованный графит/прессованный графит высокой чистоты, высокой прочности и высокой плотности/ графит мелких размеров
5.Пневматическая система:объемный расходомер/масс-расходомер, ручной/автоматический клапан, импортная/китайская марка
6. Вакуумный насос и вакуумметр:импортная/китайская марка
7. PLC: OMRON/SIEMENS
8. Контроллер температуры горизонтальной вакуумной печи для карбонизации:SHIMADEN/EUROTHERM
9. Термопара:C тип/ S тип/ R тип/ B тип
10. Регистратор:безбумажный/ бумажный ;импортная/китайская марка
11. HMI (интерфейс): аналоговый экран/сенсорный экран/промышленный компьютер
12. Электрические элементы:CHINT/ Schneider/ Siemens
13. Тележка:ролик погрузчик/вилочный погрузчик/складная конструкция

Модели и параметры трубчатых вакуумных печей карбонизации

Модели / параметры	HVC-060609-C	HVC-080812-C	HVC-101015- C	HVC-131320-C	HVC-151530-C	HVC-202040-C
Размер рабочей зоны Ш×В×Д (мм)	Φ600 × 600 × 900	Φ800 × 800 × 1200	Φ1000 × 1000 × 1500	Φ1300 × 1300 × 2000	Φ1500 × 1500 × 3000	Φ2000 × 2000 × 4000
Макс. Температура(℃)	1500	1500	1500	1500	1500	1500
Однородность температуры(℃)	±7.5	±7.5	±7.5	±7.5	±10	±15
Предельный вакуум (Па)	50	50	50	50	50	50
Скорость увеличения давления(Па/ч)	0.67	0.67	0.67	0.67	0.67	0.67
Вышесказанные данные характеристики могут изменяться согласно технологическим требованиям заказчика, они не являются стандартами для приема, подробные характеристик и будут подтверждены в техническом предложении и контракте.
