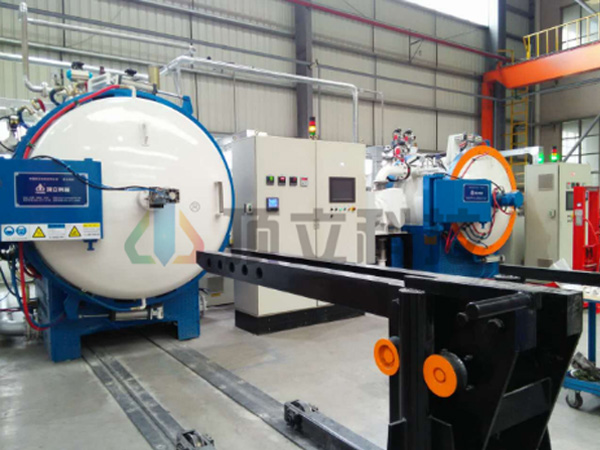

Горизонтальная однокамерная вакуумная печь под высоким давлением для газовой закалки

Назначение

Однокамерная вакуумная печь для газовой закалки предназначена для газовой закалки изделий из инструментальной стали, штампованной стали, быстрорежущей стали, сверхпрочной стали и так далее. Нет особых требований к форме изделий, минимальное деформирование после газовой закалки, с хорошей эффективностью охлаждения.

Технические особенности горизонтальной однокамерной вакуумной печи

1.Печь является горизонтальной, однокамерной, с горизонтальной загрузкой. Варианты открытия двери печи по желанию заказчика.
2. Модульная оптимизированная камеры печи, с хорошей равномерностью температуры и охлаждения.
3. При разных требованиях к скорости охлаждения деталей есть возможностью выбрать единый теплообменник,
двухступенчатый теплообменник или многоступенчатый теплообменник
4. Система газовой закалки: можно выбрать задний или передний отвод газа согласно требований к обработке изделий.
5. Однокамерная вакуумная печь для газовой закалки оснащена уникальным двухступенчатым теплообменником, площадь теплообмена в два раза больше, чем обычно.

Опции комплектующих

1.Вакуум:высокий уровень вакуума/средний уровень вакуума
2. PLC: Siemens/Omron/Mitsubishi
3.Контроллер температуры горизонтальной однокамерной вакуумной печи:Shimaden/Eurotherm/Honeywell
4. Термопара:K тип/N тип/ S тип
5. Регистратор:безбумажный/бумажный
6. HMI (интерфейс): аналоговый экран/сенсорный экран/промышленный компьютер
7. Электрические элементы:китайская качественная марка/Schneider/Siemens
8.Открытие двери однокамерной вакуумной печи для газовой закалки: вертикальный подьём/вращающийся подьём
9.Тип газовой закалки: форсунки охлаждения газа равномерно расположены кругом на 360 градусов/внешний теплообменник для циркуляционного охлаждения/поток газа идёт вверх и вниз, слева и справа.
10.Камера печи:из графитовых нагревателей и отражательных экранов графитового композитного войлока для термоизоляции, из молибденовых нагревателей и отражательных металлических экранов для термоизоляции.
11.Вакуумный насос и вакуумметр:импортная/китайская качественная марка

Модели и параметры горизонтальной однокамерной вакуумной печи

Параметры/модель	HVGQ-224S		HVGQ-335S	HVGQ-446S	HVGQ-557S	HVGQ-669S	HVGQ-7711S	HVGQ-8812S	HVGQ-9915S
Размер горячей зоны ш×в×д (мм)		200 × 200 × 400	300 × 300 × 500	400 × 400 × 600	500 × 500 × 700	600 × 600 × 900	700 × 700 × 1100	800 × 800 × 1200	900 × 900 × 1500
Загрузка (кг))		50	75	250	400	600	1000	1200	1500
Мощность нагревания (кВт)		36	48	75	90	150	270	360	480
Макс темпераутра (°C)		1150	1150	1150	1150	1150	1150	1150	1150
		1350	1350	1350	1350	1350	1350	1350	1350
Равномерность температуры (°C)		±5	±5	±5	±5	±5	±5	±5	±5
Уровень вакуума (Pa)		4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1
		4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4
Рост давления (Па/ч)		≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
		≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Давление газа отжига (бар)		6/10/15/20/40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60
Газ охлаждения (99.995%)		N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He
