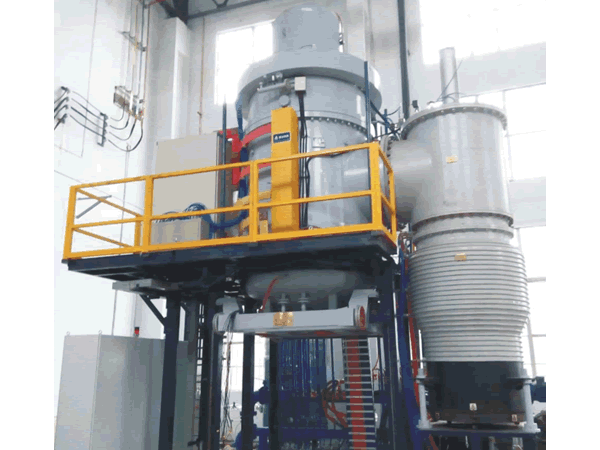

Вертикальная вакуумная печь для газовой закалки с загрузкой снизу

Назначение

Вакуумная печь для газовой закалки с загрузкой снизу предназначена для газовой закалки изделий из инструментальной стали, штамповочной стали, быстрорежущей стали, сверхпрочной стали и других, в особенности, для закалки под вакуумом стержней, панелей, длинных валов и аналогичных габаритных деталейл легко деформирующих в термообработке.Отличное эффективное охлаждение позволяет свести к минимуму подводки длинныхс деталей, повышению качественных свойств структуры.

Технические особенности вертикальной вакуумной печи для газовой закалки

1. Печь является вертикальной, однокамерной, с загрузкой снизу. Устройство открытия пода печи согласно требований заказчика.
2. Модульная оптимизированная конструкция камеры печи, с хорошей равномерностью температуры и охлаждения.
3. Блок загрузки в днище оснащается шаровым и обычным шарниров, кулачковой и винтовой системой.
4.Подъемный механизм вакуумной печи для газовой закалки с загрузкой снизу оснащен автоматическим механизмом коррекции баланса на кронштейне, автоматического устранения погрешности со стабильном подъёмом и без вибраций.
5. При разных требованиях к скорости охлаждения разных деталей есть возможностью выбрать единый теплообменник -- двухступенчатый теплообменник или многоступенчатый
6.Различная технология охлаждения: вертикальные форсунки либо 360-градусный круг охлаждения.

Опции комплектующих

1.Тип загрузки снизу: подъемный под печи может перемещаться и горизонтально фиксироваться..
2.Вертикальный подьём: винтовой подъем
3.Тип газовой закалки: форсунки охлаждения газа равномерно расположены кругом на 360 градусов,внешний теплообменник для циркуляционного охлаждения.
4.Камера вертикальной вакуумной печи для газовой закалки: из графитовых нагревателей и отражательных экранов графитового композитного войлока для термоизоляции/из молибденовых нагревателей и металлических отражательных экранов для термоизоляции
5.Вакуумный насос и вакуумметр:импортная/китайская качественная марка
6.Вакуум:высокий уровень вакуума/средний уровень вакуума
7.PLC:Siemens/Omron/Mitsubishi
8.Контроллер температуры вакуумной печи для газовой закалки с загрузкой снизу: Shimaden/Eurotherm/Honeywell
9.Термопара:K тип/N тип/ S тип
10.Регистратор:безбумажный/бумажный
11.HMI (интерфейс): аналоговый экран/сенсорный экран/ промышленный компьютер
12.Электрические элементы: китайская качественная марка/Schneider/Siemens

Модели и параметры вертикальной вакуумной печи для газовой закалки

Параметры/модель	VVGQ-0608S	VVGQ-0808S	VVGQ-1010S	VVGQ-1212S	VVGQ-1215S	VVGQ-1515S	VVGQ-1520S		VVGQ-XX60S
Размер зоны нагревания Φ ×в(мм)	Φ600 × 800	Φ800 × 800	Φ1000 × 1000	Φ1200 × 1200	Φ1200 × 1500	Φ1500 × 1500	Φ1500 × 2000	ΦXXX × 6000
Загрузка (кг)	650	850	1000	1150	1300	1450	1800	1T~4T/6m
Мощность нагревания (кВт)	120	180	270	330	390	420	540	Зависит от дизайна
Макс температура (°C)	1150	1150	1150	1150	1150	1150	1150	1150
	1350	1350	1350	1350	1350	1350	1350	1350
Равномерность температуры  (°C)	±5	±5	±5	±5	±5	±5	±5	±5
Вакуум   (Пa)	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1
	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4×10-3/6 × 10-4
Рост давления (Па/ч)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Давление газа закалки (бар)	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60
Газ охлаждения  (99.995%)	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He
