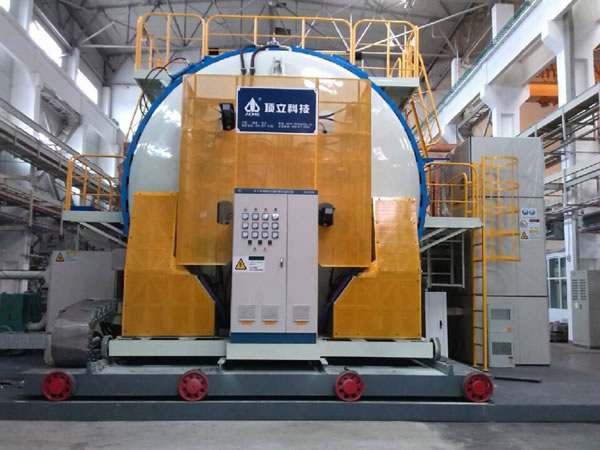

Горизонтальная вакуумная печь графитизации

Назначение

Горизонтальная вакуумная печь графитизации используется для графитизации и очистки при высокой температуре углерод-углеродных композитных материалов, углеродных теплоизоляционных волокон и графитовых изделий.

Технические особенности

1. Размер рабочей зоны горизонтальной печи для графитизации может достигать 2,5 м × 2,5 м × 5 и позволяет проводить графитизацию габаритных изделий.
2. Технология высокой температуры и подачи тока большой силы в печи запатентована ACME, с возможностью стабильной работы при 2600 ℃ в течение длительного времени.
3. Использует несколько отдельных зон контроля температуры, с хорошей однородностью температуры.
4. Специальная технология измерения инфракрасным лучом при высокой температуре, с контролем температуры и минимальной погрешностью.
5. Горизонтальная вакуумная печь графитизации имеет возможность опции внешней циркуляционной системы быстрого охлаждения, сокращая время каждого цикла и получая высокую эффективность.

Опции комплектующих

1. Двери печи:дверца на петлях/рама на колёсах, ручное запирание/автоматический кольцевой затвор.
2. Корпус печи:полностью углеродистая сталь/внутренняя нержавеющая сталь/полностью нержавеющая сталь
3. Камера горизонтальной печи для графитизации:мягкий углеродный войлок/мягкий графитовый войлок/жесткий композитный войлок /CFC
4. Нагреватель, муфель:HIP-прессованный графит/прессованный графит высокой чистоты, высокой прочности и высокой плотности/ графит мелких размеров
5. Вакуумный насос и вакуумметр:импортная/китайская марка
6. PLC: OMRON/SIEMENS
7. Контроллер температуры:SHIMADEN/EUROTHERM
8. Термопара горизонтальной вакуумной печи графитизации:C тип/ S тип/ K тип/ N тип
9. Пирометр:двухцветный/одноцветный, CHINO/Raytek
10. Регистратор:безбумажный/ бумажный;импортная/китайская марка
11. HMI(интерфейс): аналоговый экран /сенсорный экран/промышленный компьютер
12. Электрические элементы:CHINT/SCHNEIDER/SIEMENS
13. Тележка:ролик погрузчик/вилочный погрузчик/складная конструкция

Модели и параметры горизонтальной печи для графитизации

Модели / параметры	HVG-060609-C	HVG-080812-C	HVG-101015-C	HVG-131320-C	HVG-151530-C	HVG-202040-C
Размер рабочей зоны Ш×В×Д (мм)	Φ600 × 600 × 900	Φ800 × 800 × 1200	Φ1000 × 1000 × 1500	Φ1300 × 1300 × 2000	Φ1500 × 1500 × 3000	Φ2000 × 2000 × 4000
Макс. температура(℃)	2600	2600	2600	2600	2600	2600
Однородность температуры(℃)	±7.5	±7.5	±10	±10	±15	±20
Предельный вакуум (Па)	50	50	50	50	50	50
Скорость увеличения давления(Па/ч)	0.67	0.67	0.67	0.67	0.67	0.67
Вышесказанные данные характеристики могут изменяться согласно технологическим требованиям заказчика, они не являются стандартами для приема, подробные характеристики будут подтверждены в техническом предложении и контракте.
