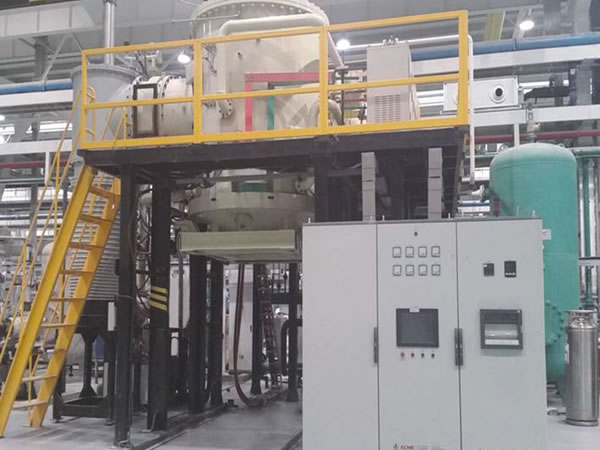

Вертикальная высоковакуумная печь для пайки с загрузкой снизу

Назначение

Вертикальная высоковакуумная печь для пайки предназначена для вакуумной пайки изделий из цветных металлов, нержавеющей стали, титановых сплавов, высокотемпературных сплавов, твёрдых сплавов и др.

Технические особенности высоковакуумных печей для пайки с загрузкой снизу

1. ACME имеет уникальную сварную лабораторию, которая обеспечивает производство деталей из сложных сплавов.
2. Модульная оптимизированная камера печи, с хорошей однородностью температуры и однородностью охлаждения.
3. Подъемный механизм вертикальной высоковакуумной печи для пайки оснащен автоматическим механизмом коррекции баланса на кронштейне, автоматического устранения погрешности со стабильном подъёмом и без вибраций.
4.На входе в вакуумную систему стоят конденсатор и фильтр-ловушка, защищающие блок вакуумных насосов от загрязнения паром от испарения сварочных флюсов.
5. Уникальная технология защиты датчиков вакуума обеспечивает их длительный срок службы
6. Уникальная технология задней изоляции, с большой радиационной зоной и хорошей изоляцией.

Опции комплектующих

1.Тип загрузки снизу: подъемный под печи может перемещаться и горизонтально фиксироваться.
2.Вертикальный подьём: винтовой подъем
3.Камера высоковакуумных печей для пайки с загрузкой снизу: нагреватели из никельхромовых сплавов и отражательные экраны из нержавеющей стали для термоизоляции/молибденовые нагреватели и металлические отражательные экраны для термоизоляции
4. Вакуумный насос и вакуумметр:импортная/китайская качественная марка
5.PLC: Siemens/Omron/Mitsubishi
6. Контроллер температуры вертикальной высоковакуумной печи для пайки:Shimaden/Eurotherm/Honeywell
7. Термопара:Kтип/N тип /S тип
8. Регистратор:безбумажный/бумажный
9. HMI (интерфейс): аналоговый экран /сенсорный экран /промышленный компьютер
10.Электрические элементы:китайская высококачественная марка/Schneider/Siemens

Модели и параметры высоковакуумных печей для пайки с загрузкой снизу

Параметры/модель	VHVB-0608S	VHVB-0808S	VHVB -1010S	VHVB -1212S	VHVB -1215S	VHVB -1520S
Зона нагревания Φ ×в (мм)	Φ600 × 800	Φ800 × 800	Φ1000 × 1000	Φ1200 × 1200	Φ1200 × 1500	Φ1500 × 2000
Загрузка (кг)	650	850	1000	1150	1450	1800
Мощность нагревания (кВт)	120	180	270	330	420	540
Макс температура (°C)	1350/1700/2300	13501700/2300	13501700/2300	13501700/2300	13501700/2300	13501700/2300
Равномерность температуры	±5	±5	±5	±5	±5	±5
Уровень вакуума (Пa)	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4
Рост давления (Пa/ч)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Давление газа охлаждения (бар)	2/6/10	2/6/10	2/6/10	2/6/10	2/6/10	2/6/10
