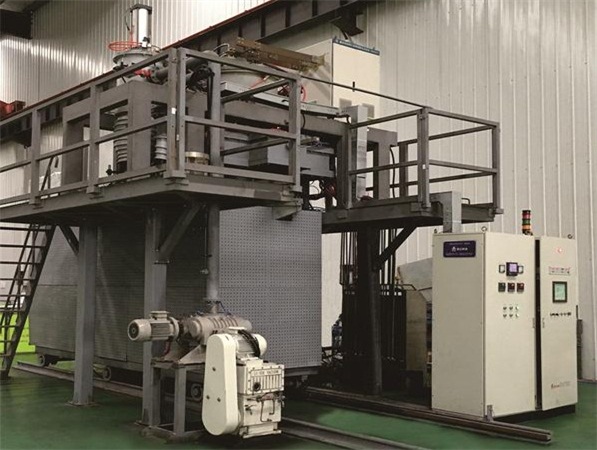

Вертикальная вакуумная печь для закалки водой

Назначение

Вакуумная печь для закалки водой предназначена для спекания изделий из титановых сплавов для аэрокосмической промышленности, например, деталей из бериллиевых бронз в приборах TC4, TC16, на самолетных деталях из высокоэластичных сплавов 3J1,3J21 на основе Ni, Co, используемых в датчиках с высокой намагниченностью на самолетах, а также детали 3J53 из сплавов постоянной упругости, прецизионных сплавов с определенной намагниченностью на основе Ni,17-4PH, 410, изделий из нержавеющей стали в ядерной промышленности и других.

Технические особенности вертикальной печи для вакуумной закалки водой

1.Печь является вертикальной, двухкамерной, открытие нижней двери не обязательно. Интегральный тип или разъемный тип структуры согласно требованиям заказчика
2. Тип загрузки деталей: подвесной/консольный.
3.Модульная оптимизированная камера печи, с хорошей однородностью температуры и однородностью охлаждения.
4.Время перемещения садки вертикальным подьёмом короче по сравнению с горизонтальным приводом.
5.В вакуумной печи для закалки водой используется запатентованная технология - нет необходимости в подаче другого газа для подавления водяного пара, полная защита от водяного пара камеры нагревания, а также блока вакуумных насосов от загрязнения.
6.Большая ёмкость для воды, оснащена циркуляционной системой охлаждения, с хорошим эффектом водяной закалки.
7. Имеет масштабируемость для повышения эффективности производства.
8. Без загрязнений от водяного пара для камеры нагревания и вакуумной системы.
9. Нагрев молибденовых материалов в горячей зоне.
10. нагревательные элементы из молибдена с отличной изоляцией.
11. нет инертного газа или аргона.
12. камера загрузки подходит для непрерывной загрузки.

Опции комплектующих

1.Вертикальная двухкамерная:Интегральный тип/подвижная камера нагрева/подвижный бак воды.
2.Камера вертикальной печи для вакуумной закалки водой: Молибденовые нагреватели и полностью металлический экран для термоизоляции
3.Тип перемешивание воды:лопастное перемешивание/форсунки/лопастное перемешивание и форсунки
4.Вакуумный насос и вакуумметр:импортная/китайская высококачественная марка
5.PLC: Siemens/Omron/Mitsubishi
6.Контроллер температуры вакуумной печи для закалки водой: Shimaden/Eurotherm/Honeywell
7.Термопара:K тип/N тип/S тип
8.Регистратор:безбумажный/бумажный
9. HMI (интерфейс): аналоговый экран /сенсорный экран /промышленный компьютер
10. Электрические элементы:китайская высококачественная марка/Schneider/Siemens

Модели и параметры вертикальной печи для вакуумной закалки водой

Модели и параметры	VVWQ-3030D	VVWQ-4040D	VVWQ-5050D	VVWQ-6060D	VVWQ-8060D
Габариты рабочей зоны Д×H (mm)	Φ300×300	Φ400×400	Φ500×500	Φ600×600	Φ800×600
Вес садки(kg)	50	75	120	200	300
Мощность нагрева(kW)	35	60	75	90	120
Макс. Температура(℃)	1350	1350	1350	1350	1350
Однородность температуры(℃)	±5	±5	±5	±5	±5
Вакуум(Pa)	4×10-3/6×10-4	4×10-3/6×10-4	4×10-3/6×10-4	4×10-3/6×10-4	4×10-3/6×10-4
Скорость нарастания давленияPa/h	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Время перемещения садки(S)	≤6	≤6	≤6	≤6	≤6
Среда закалки	Чистая вода	Чистая вода	Чистая вода	Чистая вода	Чистая вода
