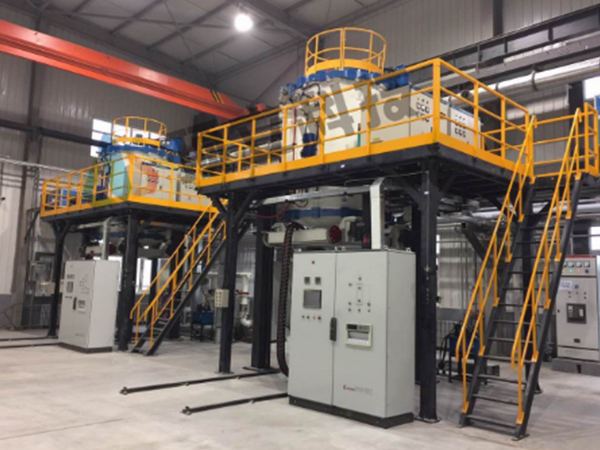

Вертикальная вакуумная печь графитизации

Назначение

Вертикальная вакуумная печь графитизации используется для графитизации при высокой температуре углерод-углеродных композитных материалов, углеродных теплоизоляционных волокон и графитовых изделий.

Технические особенности

1. С использованием резистивного нагрева, низкая затрата энергии, рабочая зона не ограничена размером тигля.
2. Для габаритных изделий можно проектировать несколько верхних и нижних зон контроля температуры для улучшения однородности температуры.
3. Вертикальная печь для графитизации имеет возможность опции внешней циркуляционной системы быстрого охлаждения, сокращая время каждого цикла.
4. Выгрузка сверху или снизу – в соответствии с технологическим процессом и пространством помещения.

Опции комплектующих

1.Двери вертикальной вакуумной печи графитизации:гидравлический подъем/механический подъем;откидная дверца/откатная дверца;ручное запирание/автоматический кольцевой затвор.
2.Корпус печи:полностью углеродистая сталь/полностью нержавеющая сталь
3.Камера печи:жаропрочный кирпич+керамическое волокно
4.Нагреватель муфель:графит/углерод-углеродные композиционные материалы
5.Пневматическая система вертикальной печи для графитизации:объемный расходомер/масс-расходомер, ручной/автоматический клапан, импортная /китайская марка
6.Вакуумный насос и вакуумметр:импортная/китайская марка
7.HMI (интерфейс): аналоговый экран /сенсорный экран
8.PLC: OMRON/SIEMENS
9.Контроллер температуры:SHIMADEN/EUROTHERM
10.Термопара:W-Re тип/ S тип/ R тип
11.Электрические элементы:CHINT/SCHNEIDER/SIEMENS

Модели и параметры вертикальной вакуумной печи графитизации

Модели / параметры	VVG-0608	VVG-1015	VVG-1120	VVG-1520
Размер рабочей зоны (Ш × В × Д) (мм)	Φ600 × 800	Φ1000 × 1500	Φ1100 × 2000	Φ1500 × 2000
Макс. температура(℃)	2600	2600	2600	2600
Однородность температуры(℃)	±5	±7.5	±10	±15
Предельный вакуум (Па)	50	50	50	50
Скорость увеличения давления (Па/ч)	0.67	0.67	0.67	0.67
Вышеуказанные характеристики могут изменяться согласно технологическим требованиям заказчика, они не являются стандартами для приема, подробные характеристики будут подтверждены в техническом предложении и контракте.
